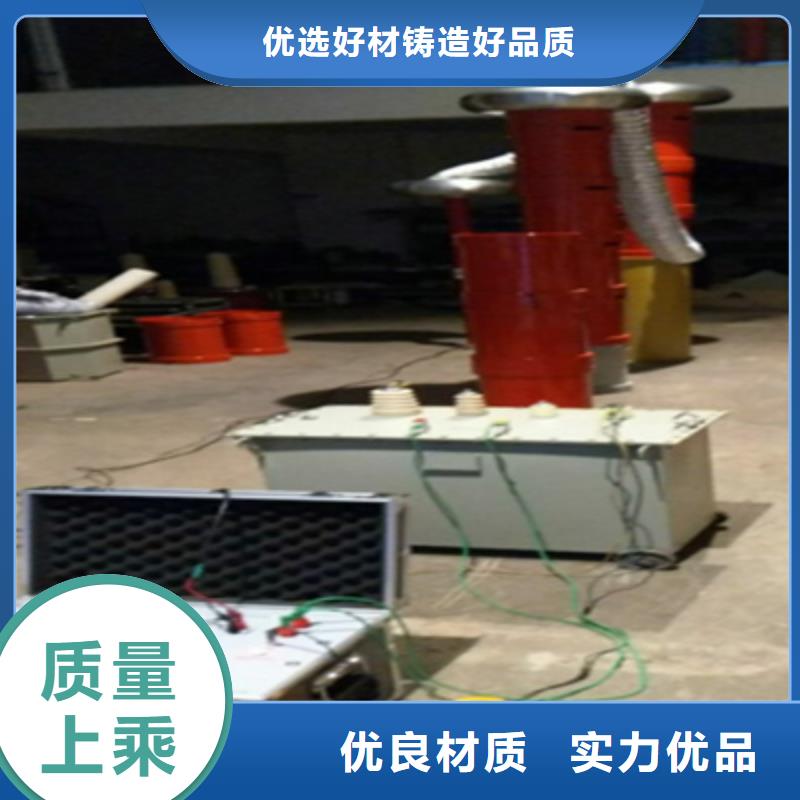

变频串联谐振耐压装置激励变压器 JLB-15kVA/1.5kV/3kV/5kV/15kV/0.4kV 2台 配置特点：将高电压、小电流、短时间与低电压、大电流、长时间的试品试验分开处理，配置不同抽头励磁变，以保证励磁变压器的利用率及重量轻，分2台激励变压器配置，当负荷比较小时用一台激励变压器就可以使用，方便搬运，当负荷较大时用2台激励变压器并联使用。10kV电缆等电气设备试验时,使用1.5kV输出端；35kV电缆等电气设备试验时，使用3kV输出端； 110kV电缆试验时，使用5kV输出端； 110kV变电站试验时，使用15kV输出端；7.2.1 技术参数 适用范围 电气主设备试验及电缆试验7.2.2 性能特点7.2.2.1 激励变为干式结构无漏油之虑。7.2.2.2 高、低压绕组及铁芯间均设静电屏蔽层，既是励磁变压器，又是隔离变压器。7.2.2.3 内置过压保护，防止击穿反击。

变频串联谐振耐压装置变频电源工作原理仪器采用ARM和FPGA高速数字信号处理器，实现整个试验过程的高水平控制，FPGA高速数字信号处理器程实时计算出输出波形，实时改变波形输出，实时测量高压电压值及变频器电源主回路参数，并返回测量参数,运行状态给ARM，实时采样保护信号，快速关闭电源输出及其波形发生器。三、操作说明通电启动程序，正常启动后将进入欢迎界面，见图3：图3 – 仪器启动界面等待两秒钟后进入主菜单操作界面，见图4：图4 – 仪器主菜单按上下移动光标到选择的试验项目上，按“确定”键进入选择项目。1.自动试验：根据设置的试验参数和阶段参数自动完成扫频，升压，耐压等试验阶段。图5 – 试验参数1）．设置试验参数，见图5：试验电压：试验过程中可以达到的电压分压变比：分压变压器的变比激励变比：激励变压器的变比，所设置的变比值与扫频寻找谐振点有关。当在寻找谐振点时，若出现谐振点还未找到仪器突然断开的现象时，即可通过改变激励变压器的变比（增大或减小），来寻找谐振点。过压保护：当高压超过此值时保护，通常不超过试验电压的1.1倍过流保护：当电流超过此值时保护扫频范围：寻找谐振频率的范围，分成20-55,50-145,140-300三段按键上下翻动光标到需要设置的参数上，将旋转鼠标“电压”按下选中该参数的位，再次按下往后移动选中的位置（循环），通过左右调节旋转鼠标“电压”来改变该位参数的值。按“返回”键退回上一级菜单或者按“确定”键进入下一级设置耐压阶段。

变频串联谐振耐压装置主要部件的技术规范及性能7.1 变频电源控制箱 性能特点7.1.2.1 参数设置：可对试验电压、耐压时间、试验模式、试验电流、等参数进行设置或选择。7.1.2.2 试验模式：手动试验模式、自动试验模式a、手动试验模式：具备升压、调谐（含手动、自动）、降压（手控自动）功能等。b、自动试验模式：进入试验状态后，自动进行调谐、升压、计时、降压、切断主回路并转到试验结果界面。7.1.2.3 保护功能及其信息提示：具备高压过压、低压过流保护，以及失谐保护、零位、放电保护等多重保护功能。7.1.2.4 数据存储功能：试验结果保存、回查等。a、试验结果：手动或自动试验完毕后，在试验结果界面中可显示出试验时的详细参数，可将参数保存在存储器中，该存储器为非易失存储器，可保存200次试验记录。b、数据查询：可将已保存的试验结果数据显示到屏幕上。7.1.2.5自动稳压功能：系统根据设定的试验电压或手动升压结果，自动跟踪并维持稳定的试验电压，电压稳定度可达1％。7.1.2.6 调频范围设定：调频范围可设为20～300Hz。7.1.2.7 过压保护功能：软件过压保护值，丰富的高压过压保护功能，更具性，有效保护人身、设备及试品的。7.1.2.8过电流保护：可人工设定过电流保护值；当整套装置的输出电流达到保护整定值时，自动切除整套装置7.1.2.9击穿保护：具有放电或闪络保护功能，当高压侧发生对地闪络时，自动切除整套装置。不会对试验设备和人身造成伤害，变频电源内电子元件不会击穿7.1.2.10断电保护：试验电源断电后，装置能快速保护
